ماذا يجب أن أعرف على الرسم التقني :

1. مفهوم الرسم التقني وأهميته:

هو لغة عالمية لنقل الأفكار الهندسية بدقة، يعتمد على الرموز والمقاييس الموحدة لتوضيح التصاميم الميكانيكية، المعمارية، أو الإلكترونية. يُستخدم في الصناعات والهندسة لضمان تنفيذ المشاريع دون أخطاء.

الرسومات التنفيذية: تُظهر التفاصيل الدقيقة للأجزاء.

الرسومات التجميعية: توضح كيفية تركيب المكونات معًا.

الرسومات الإنشائية: تُستخدم في البناء والهندسة المدنية.

3. الأدوات والبرامج:

التقليدية: مثل الأقلام الهندسية، المنقلة، والفرجار.

الرقمية: مثل برامج AutoCAD أو SolidWorks التي تسمح بإنشاء نماذج ثلاثية الأبعاد وتعديلها بسرعة.

4. المعايير الدولية (ISO, ANSI):

تُحدد هذه المعايير رموز الخطوط، الأسهم، والمقاييس لضمان فهم الرسوم عالميًا. مثلاً: خطوط الأبعاد يجب أن تكون رفيعة ومتقطعة، بينما الخطوط الظاهرة تكون متصلة وسميكة.

الرسم التقني يعتمد على الدقة المتناهية؛ خطأ بسيط قد يكلف خسائر مادية أو هندسية. يجب تضمين الأبعاد، التسامحات (Tolerances)، والملاحظات الوصفية.

6. التطبيقات العملية:

يُستخدم في تصنيع الآلات، بناء الجسور، تصميم الدوائر الإلكترونية، وحتى في المجالات الطبية (مثل تصميم الأطراف الاصطناعية).

7. التحديات الحديثة:

مع تطور التكنولوجيا، أصبحت برامج الذكاء الاصطناعي تُساهم في تحويل الرسومات اليدوية إلى نماذج رقمية، لكن هذا لا يلغي الحاجة إلى الفهم العميق للمبادئ الأساسية.

الرسم التقني جسر بين التصميم النظري والمنتج النهائي. إتقانه يتطلب فهم المعايير، واستخدام الأدوات المناسبة، والالتزام بالدقة، مما يجعله مهارة حيوية في أي مجال هندسي أو صناعي.

يمكنك تضمين أمثلة واقعية (مثل استخدام الرسم في صناعة السيارات) لتعزيز المقال، مع الحرص على التوازن بين الشرح التقني والوضوح للقارئ غير المتخصص.

1. الكتب الأكاديمية:

"Technical Drawing with Engineering Graphics" by Frederick E. Giesecke et al.

كتاب كلاسيكي يغطي أساسيات الرسم التقني والرسومات الهندسية بتفصيل علمي.

"Engineering Design Graphics" by James H. Earle

يركز على تطبيقات الرسم التقني في التصميم الهندسي مع أمثلة عملية.

"Fundamentals of Engineering Drawing" by Warren J. Luzadder

يُعتبر مرجعًا أساسيًا لفهم الرموز والمقاييس والمعايير.

منظمة ISO (المعايير الدولية):

ISO 128:2020: معايير الرسم التقني العام.

ISO 3098: معايير كتابة الحروف والأرقام في الرسومات.

معايير ANSI (المعهد الوطني الأمريكي للقياس):

ASME Y14.5: معايير تحديد الأبعاد والتسامحات الهندسية.

3. المواقع الإلكترونية:

يحتوي على أدلة استخدام برامج مثل AutoCAD وInventor مع أمثلة تطبيقية.

يشرح الرموز الهندسية والمصطلحات الفنية.

منصة لمشاركة نماذج CAD والرسومات التقنية من مهندسين حول العالم.

كتاب "الرسم الهندسي" – د. محمد عبد النبي الشيخ

مرجع عربي شامل يصدر عن دار الكتب العلمية.

قناة اليوتيوب "المهندس المحترف"

دروس مرئية عن الرسم ببرامج مثل AutoCAD وSolidWorks.

5. دورات تعليمية مجانية:

دورة "Introduction to Engineering Mechanics" من جورجيا تك.

دروس مبسطة عن مبادئ الرسم الهندسي.

ابحث عن مقالات حول تطور أدوات الرسم التقني في العصر الرقمي.

استخدم المعايير الدولية (ISO/ANSI) كمرجع رئيسي لدقة المعلومات.

اجمع بين المصادر النظرية (الكتب) والعملية (البرامج التعليمية).

إذا كان المقال موجَّهًا للقارئ العربي، أضف أمثلة من المشاريع العربية (مثل تصميمات مدينة نيوم أو مشاريع مصر الهندسية).

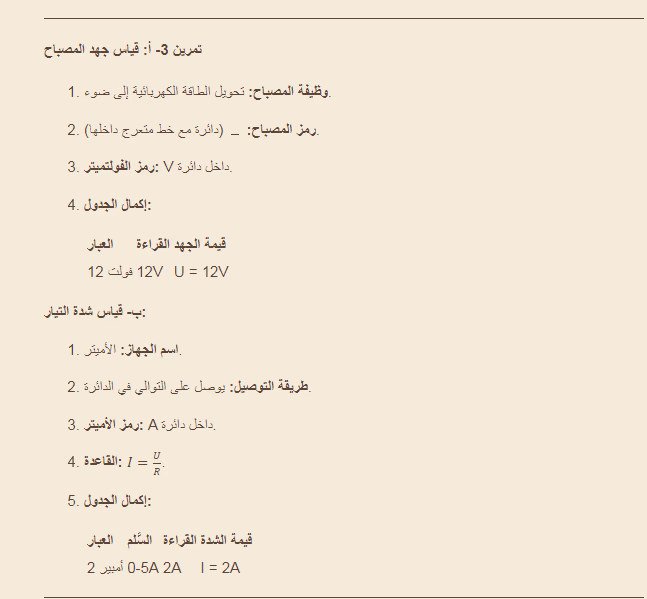

لقياس التوتر (الجهد) للمصباح، يمكنك استخدام جهاز الملتيميتر (Multimeter) باتباع الخطوات التالية:

جهاز الملتيميتر الرقمي أو التناظري

المصباح المراد قياس توتره

مصدر الطاقة الذي يعمل عليه المصباح

اضبطه على وضع قياس الجهد المستمر (V⎓) إذا كان المصباح يعمل على التيار المستمر، أو الجهد المتردد (V~) إذا كان يعمل على التيار المتردد.

اختر نطاقًا أعلى من الجهد المتوقع (مثلاً، إذا كان المصباح 12V، اختر 20V).

المجس الأحمر (الموجب) على الطرف الموجب للمصباح أو مصدر الطاقة.

المجس الأسود (السالب) على الطرف السالب للمصباح أو مصدر الطاقة.

سيظهر الجهد المقاس على شاشة الملتيميتر.

إذا كان الجهد أقل بكثير من قيمة المصباح الاسمية، فقد يكون هناك ضعف في مصدر الطاقة أو مشكلة في التوصيلات.

إذا كان الجهد صفرًا، تحقق من أن المصباح موصول بمصدر الطاقة بشكل صحيح.

إذا كان الجهد أعلى من الجهد الاسمي للمصباح، فقد يتسبب ذلك في تلفه بسرعة.

1. مفهوم الرسم التقني وأهميته:

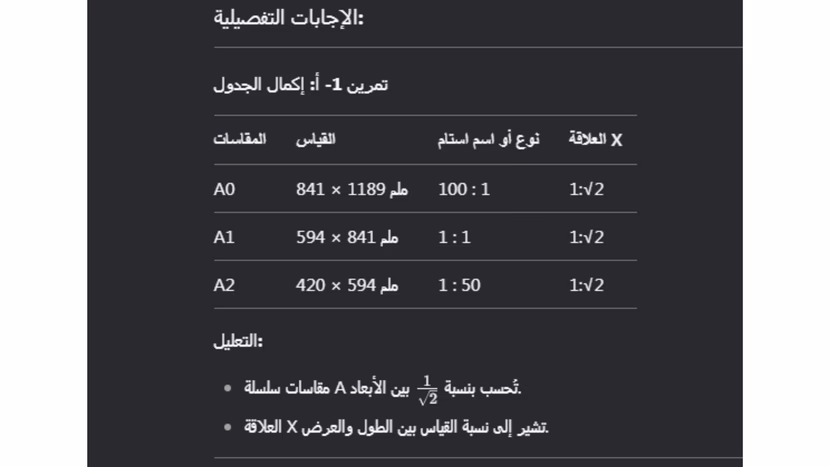

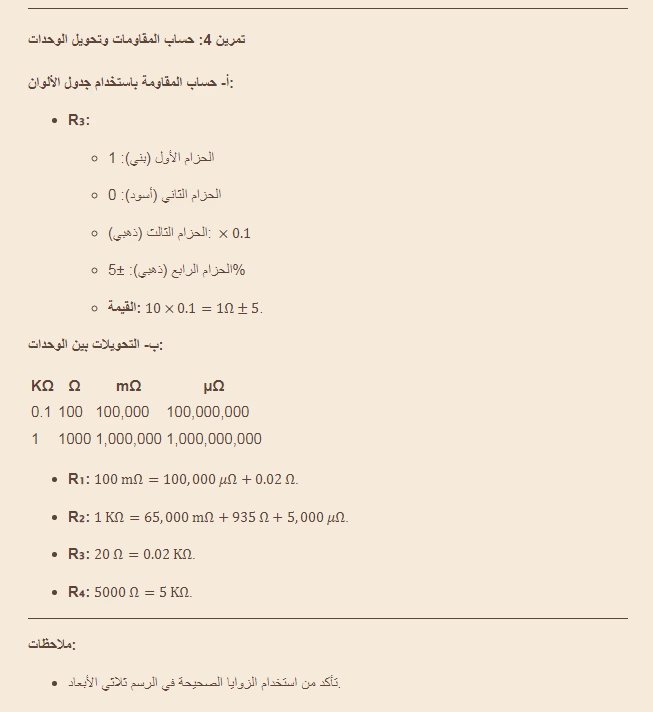

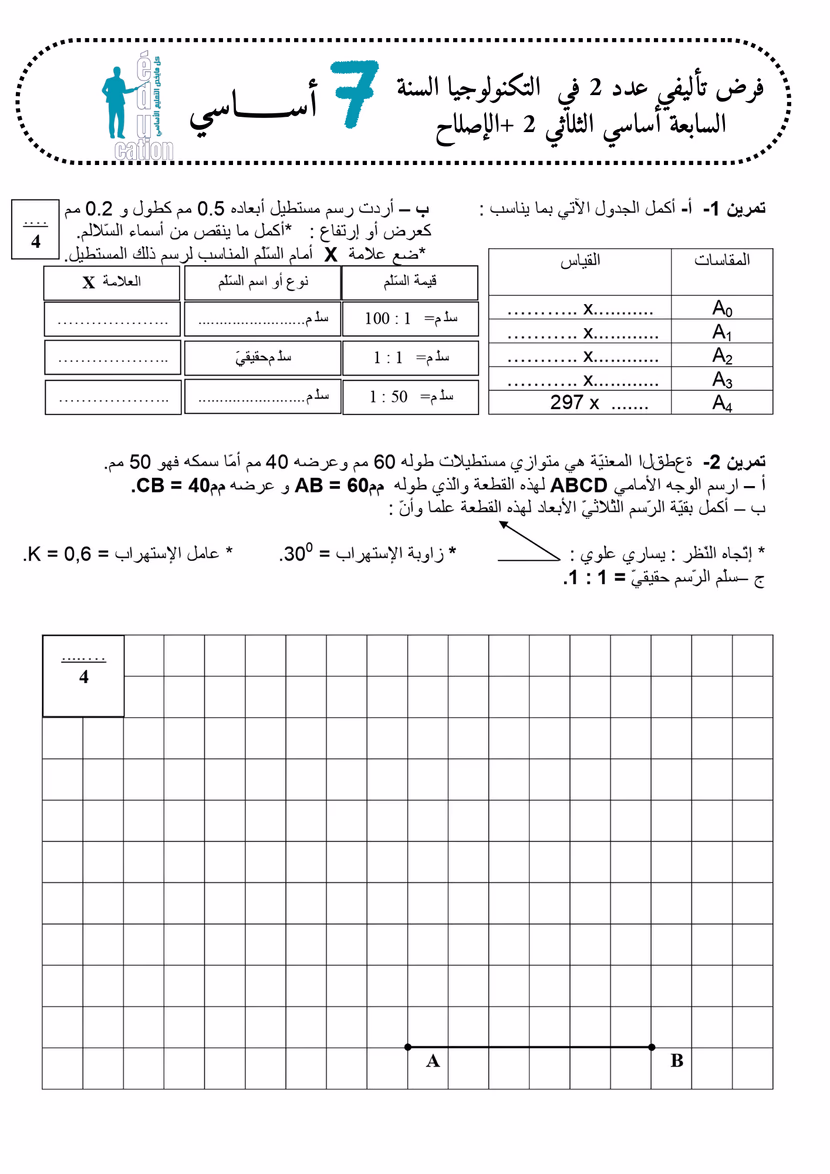

فرض تأليفي عدد 2 في التكنولوجيا السنة السابعة أساسي الثلاثي 2 +الإصلاح
